組込型テレメータ

組込型テレメータは、高性能高信頼度が要求される札幌市水道局幹線テレメータとして開発され、 現在、幹線流量計送信盤と配水センターとの間で利用されていますが、 同テレメータはデジタル入出力やアナログ入出力のＩＯユニットも取り揃えているため、 通信回線に一般公衆回線やＮＴＴ専用回線あるいは私設専用回線を利用頂くことで、 汎用型の対向テレメータとしてもご利用頂けます。

製品の特徴

• 用途、機能に応じた各ユニットを選択可能。

• 高い電気的強度を確保。（電源端子-FG間 AC2kV）

• CPUユニットのシリアル通信ポートより、上位機種との通信が可能。

• 電圧/電流入力、出力ともに十分な絶縁性能を確保。

製品型式形態

DTMAS-1A- R1 R2 R3 - P1 P2 - C1 - M1 M2 - U1 U2 U3
品番表示＝

機能	コード		種類
① ラック	R1		7スロット
	R2		9スロット
	R3		21スロット
② 電源ユニット	P1		AC100入力/DC5V出力 （30W）
	P2		AC100入力/DC5V出力 （30W）、DC24V出力（15.6W）
③ CPUユニット	C1		標準タイプ
④ モデムユニット	M1		公衆回線 NTT回線 私設回線	4相差動位相変調	HDLC	1200bps
	M2			直交振幅変調		2400bps
⑤ 入出力ユニット	U1		AI8T モジュール
	U2		DIO 32T モジュール
	U3		AO8T モジュール

ラインナップ・仕　様

機能	項目			仕様概略
電源 ユニット	入力			AC100V ±15％ 50/60Hz		AC100V ±15％ 50/60Hz
	出力定格電圧			DC5V	DC24V	DC5V
	出力最大電流			6A	0.65A	6A
	警報出力			1点（電圧出力異常検知）
	使用スロット数			4スロット		3スロット
CPU ユニット	処理能力			31入出力ユニット　　255ワード（1ワードあたり 1量又は16点）
	警報出力			計 4点（異常停止検知1点+汎用3点）
	インターフェイス			シリアル通信ポート×２　　メンテナンス用通信ポート×１
	使用スロット数			1スロット
モデム ユニット	伝送方式			V.22/V.22bis
	通信速度			1200/2400bps
	適用回線			公衆回線、専用回線
	通信方式			2線式全二重、4線式全二重（V.22、V.22bis）
	伝送フォーマット			HDLCフォーマット
	使用スロット数			2スロット
入出力ユニット	U1	アナログ I/O	入力			8量 0～±20mA/0～±5V
	U2	デジタル I/O	入出力	入力16点/出力16点 ﾌｫﾄｶﾌﾟﾗ絶縁/ﾌｫﾄMOSﾘﾚｰ絶縁
	U3	アナログ I/O	出力			8量 0～±20mA/0～±5V
	使用スロット数			1スロット
ラック	搭載スロット			7/9/21

注記：開発中のユニットも随時追加予定です。詳細は弊社までご相談下さい。

• 使用条件・環境性能

  項目	仕様概略
  設置場所	屋内
  周囲温度	性能保証/動作保証	0～+40℃ / -10～+50℃
  相対温度	30 ～ 90％　（結露無きこと）
  商用周波耐電圧	電源端子一括 - FG端子間	AC 2kV、1分間
  	デジタル入出力端子一括 - FG間	AC 2kV、1分間 （但し、回路電圧が60V以下である場合は、AC 500V 1分間）
  	伝送路端子一括 - FG間	AC 500V、1分間
  	アナログ入力端子一括 - FG間	AC 500V、1分間
  絶縁抵抗	端子一括-FG間	DC500Vメガーにて、10MΩ以上
  雷インパルス耐電圧	電源端子一括 - FG端子間	4kV （1.2×50μsec）

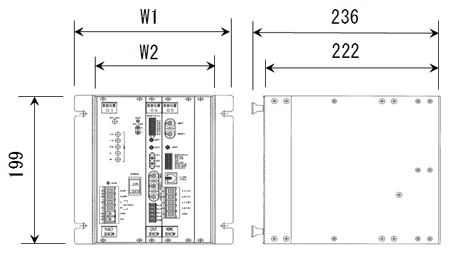

外形図

注記
・図は7スロットタイプです
・奥行寸法は、7/9/21スロットタイプ共通です

単位：mm	W1	W2
7スロットラック	198	175.5
9スロットラック	239	216.2
21スロットラック	482.6	431.8
